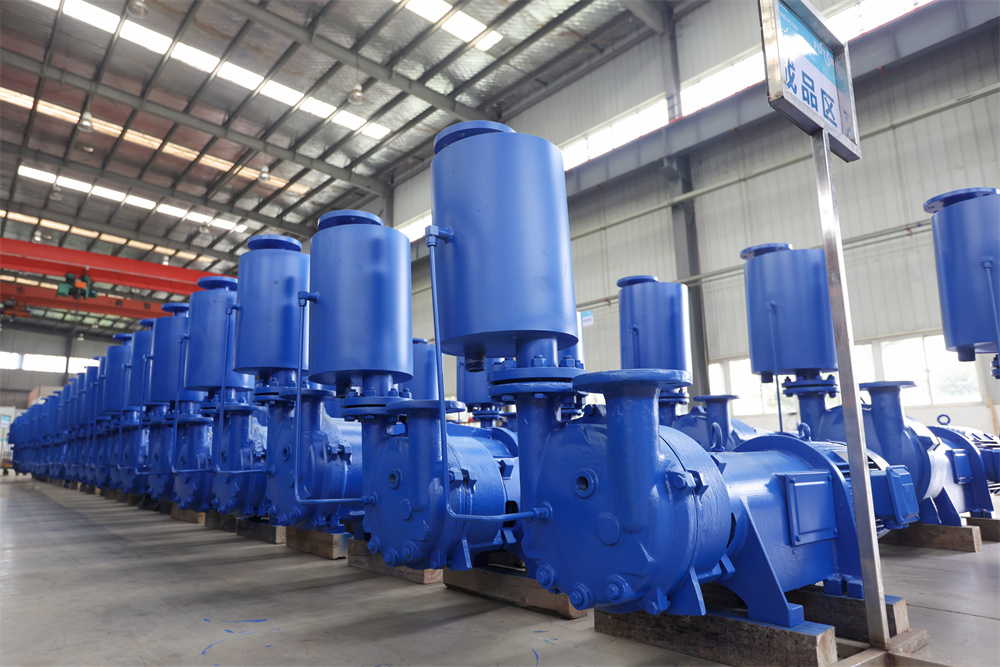

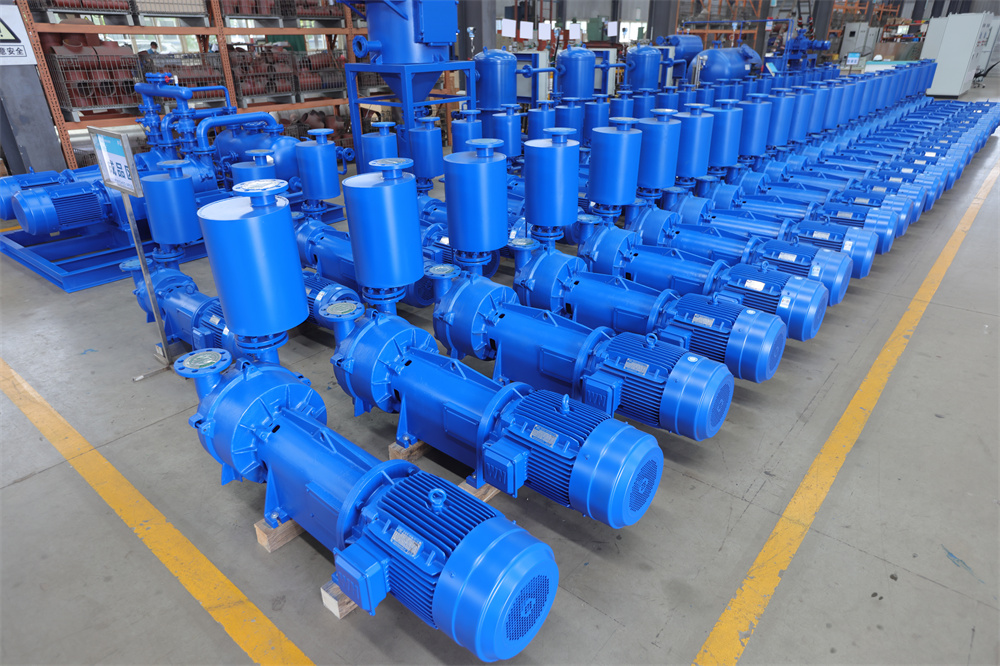

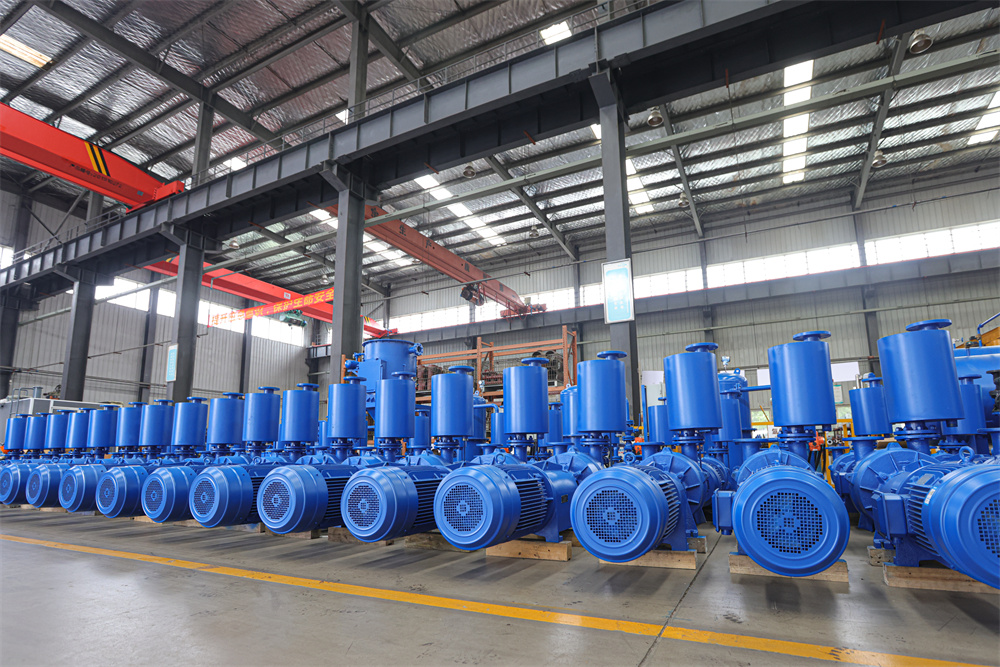

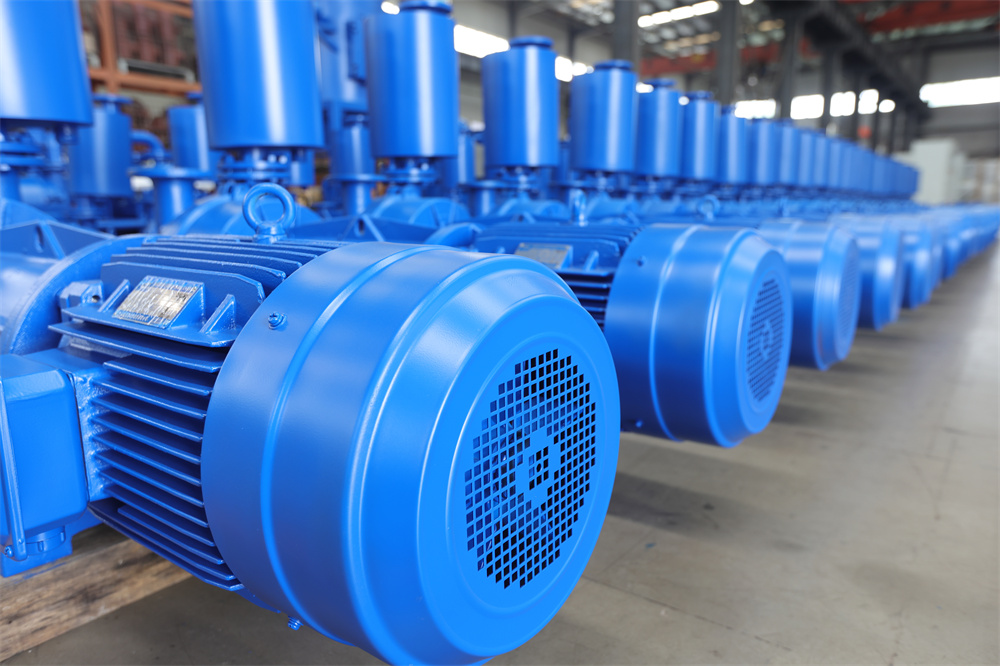

水環真空泵實物拍攝

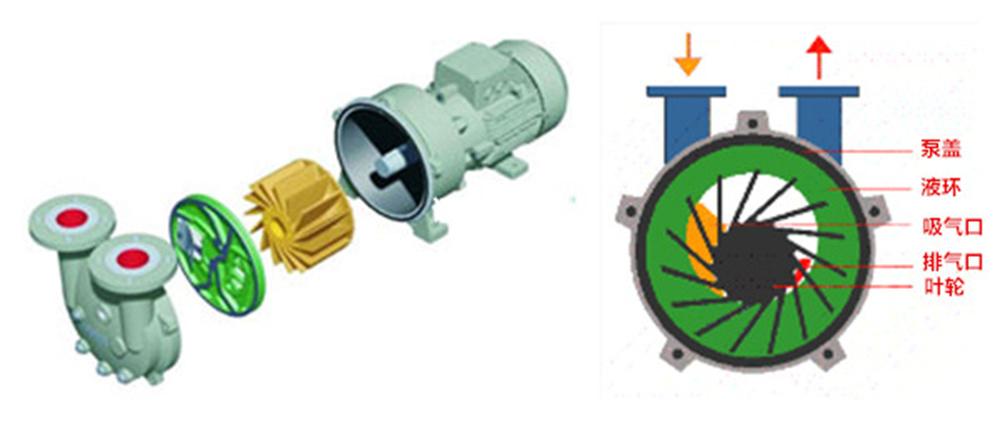

拆解與原理

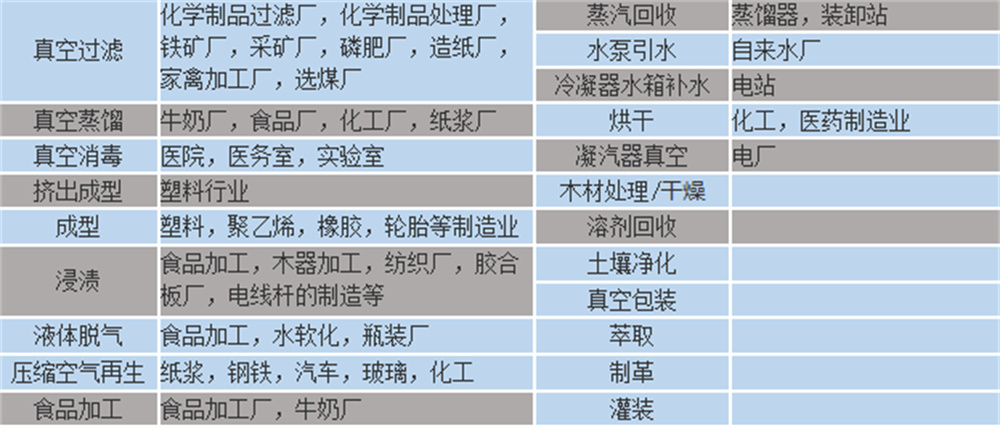

應用領域

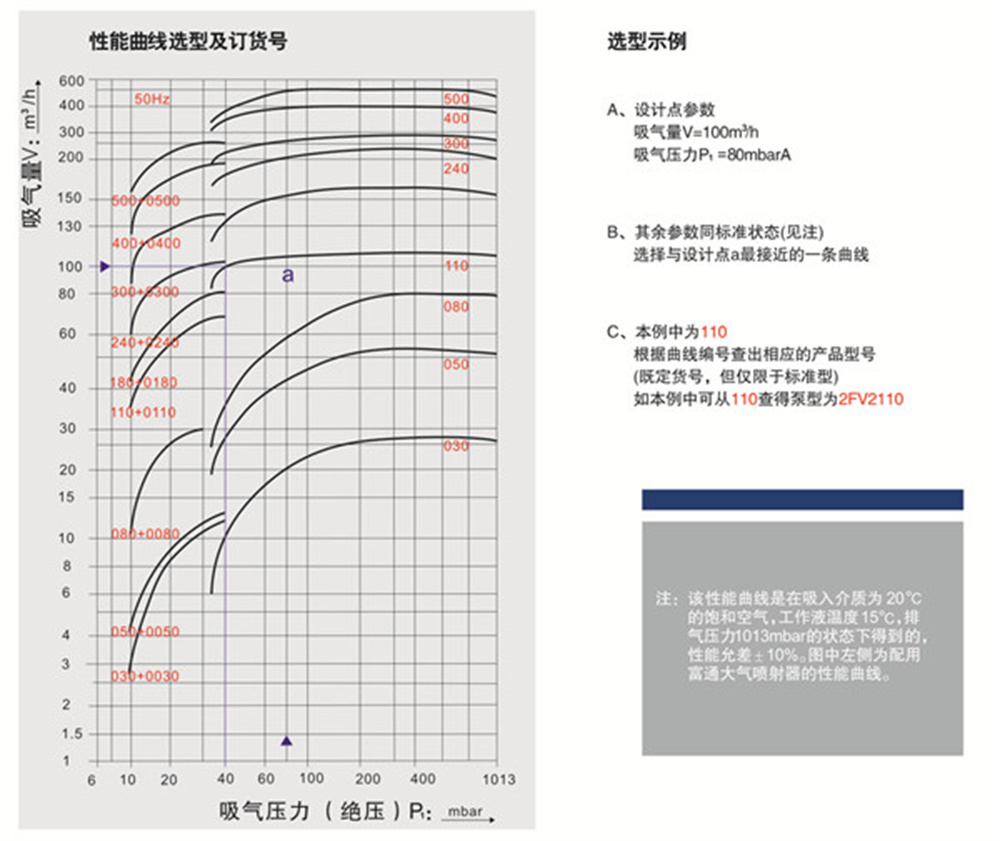

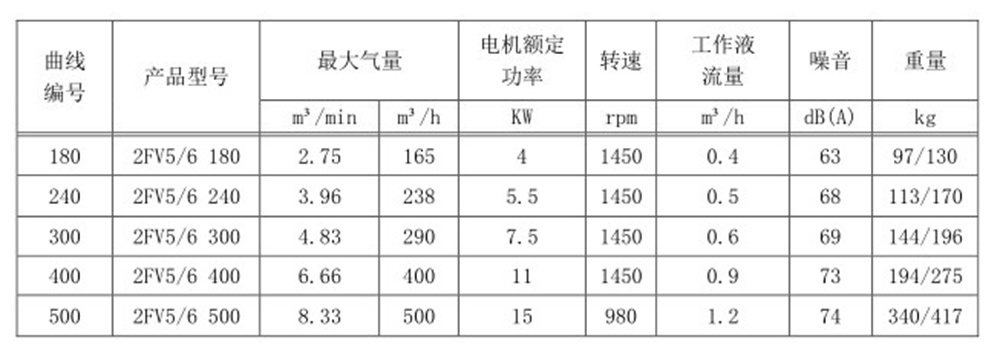

技術參數

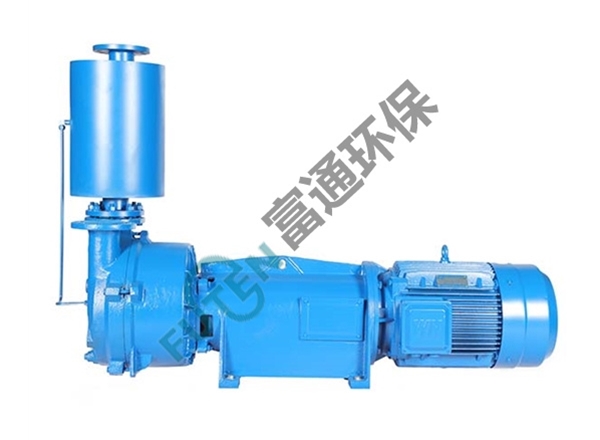

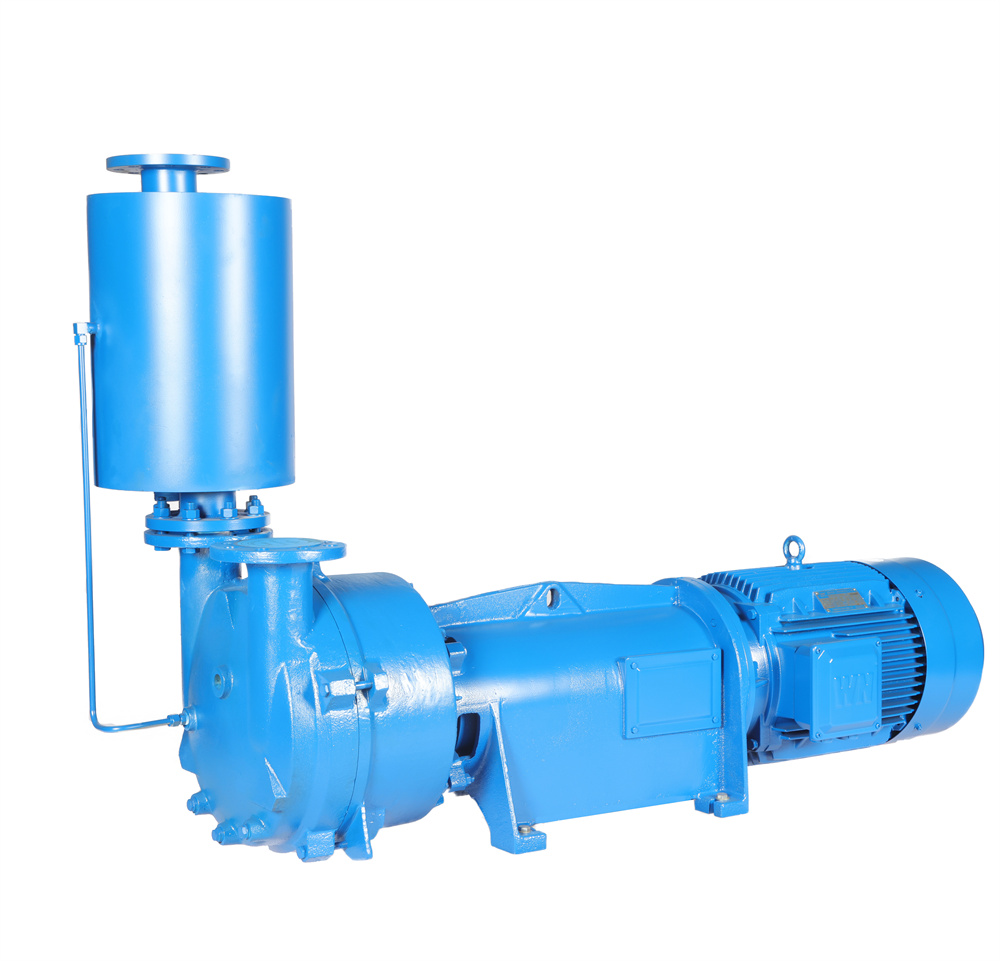

產品介紹
① 電機直聯設計，節省空間，易于安裝，維修方便；
② 全部采用國外進口機械密封作為標準配置；
③ 全部設有汽蝕保護管接口，如在極限壓力下工作，開啟汽蝕保護管接口（或與分離器連接）可在保證吸氣效果的情況下降低汽蝕聲，并對泵進行保護；
④ 獨特的柔性排氣口設計，不會產生過壓縮，確保了FV液環真空泵在其性能范圍內效率高；
⑤ 全部采用Y2系列電機，防護等級IP54、IP55（普通為IP44），絕緣等級為F級絕緣（普通為B級絕緣）；
⑥ 全部采用SKF進口軸承；
⑦ 2FV系列液環真空泵可實現柔性密封件全部為聚四氟乙烯，從而可大大延長真空泵在苛刻工況下的使用壽命；
其他您可能想了解的

其他您可能想了解的
  1.工作結構形式
  2FV液環真空泵與電機組成一體積小結構緊湊的單一整體，安裝時只需一水平平面即可。而無需底盤。
  2FV液環真空泵依據水環原理工作，葉輪偏心安裝于泵體內，泵啟動后，工作液在泵體內形成一與泵體同心的液環,葉輪    將功率傳遞給液環。液環在葉輪片間周期性脈動，脈動時，氣體自圓盤吸入口吸入，在經壓縮自圓盤排氣口排出。
  2.應用領域
  2.1 2FV液環真空泵用于粗真空范圍，極限真空由工作液飽和蒸汽壓決定。
        2FV系列單級直聯結構真空泵適于連續運轉，用于形成真空，適合抽除干濕氣體，主要   是非易燃，非腐蝕性大氣和大    氣/蒸汽混合物。工作液通常是水。
  2.2極限真空
  極限真空取決于工作溫度和所使用的工作液種類。
  請注意：真空泵在不帶有氣蝕保護時，吸氣壓力不得低于80mbar，這是為了避免在水溫15℃，所抽除干空氣溫度在20℃   時在泵內引起氣蝕，溫度越高，取決于工作液飽和蒸汽壓力，所允許的最低吸氣壓力也會更高些。溫度越高吸氣能力越低。
  注意：2FV液環真空泵長時間運轉在低于最低允許吸氣壓力下，會發生氣蝕現象引起泵的損壞。
  2.3最大排氣壓力
  按附表1中的流量使用工作液，2FV2系列液環真空泵的最大允許排氣壓力為1200mbar。
  2.4所抽除的氣體或蒸汽
  被抽氣體或氣體/蒸汽混合物不允許含有固體顆粒，但允許夾雜少量懸浮物或液體。
  表1為所允許的自吸氣法蘭吸入的最大水量。
  當抽除炙熱氣體或80℃以上蒸汽時，建議使用2倍于標準流量的工作液（見附表1外循環   聯接時）或使用前置冷凝器。
  2.5工作液
  2FV系列液環真空泵運行時，必須不斷補充工作液，工作液不含有固體顆粒（如沙子等）  必要時需要加過濾器。
  表1為抽除干空氣時，所必需的工作液補充量。為保證有足夠的工作液流入，供液壓力應   高于吸氣壓力1bar.
  工作液隨同被抽氣體一起排出。
  分離器作為一附件用以分離氣體和工作液。同時分離器可允許部分工作液循環使用。
